Butterfly Valve คืออะไร? วาล์วปีกผีเสื้อที่นิยมในงานอุตสาหกรรม

Butterfly Valve หรือ “วาล์วปีกผีเสื้อ” คือวาล์วที่ใช้สำหรับควบคุมการเปิด–ปิด หรือปรับอัตราการไหลของของเหลวและก๊าซ โดยใช้แผ่นดิสก์ (Disc) หมุนภายในตัววาล์วเพื่อควบคุมการไหล

ด้วยโครงสร้างที่กะทัดรัด น้ำหนักเบา และราคาประหยัด ทำให้ Butterfly Valve เป็นวาล์วที่นิยมใช้งานอย่างมากในระบบท่ออุตสาหกรรม ระบบน้ำ ระบบ HVAC และระบบขนาดใหญ่

หลักการทำงานของ Butterfly Valve

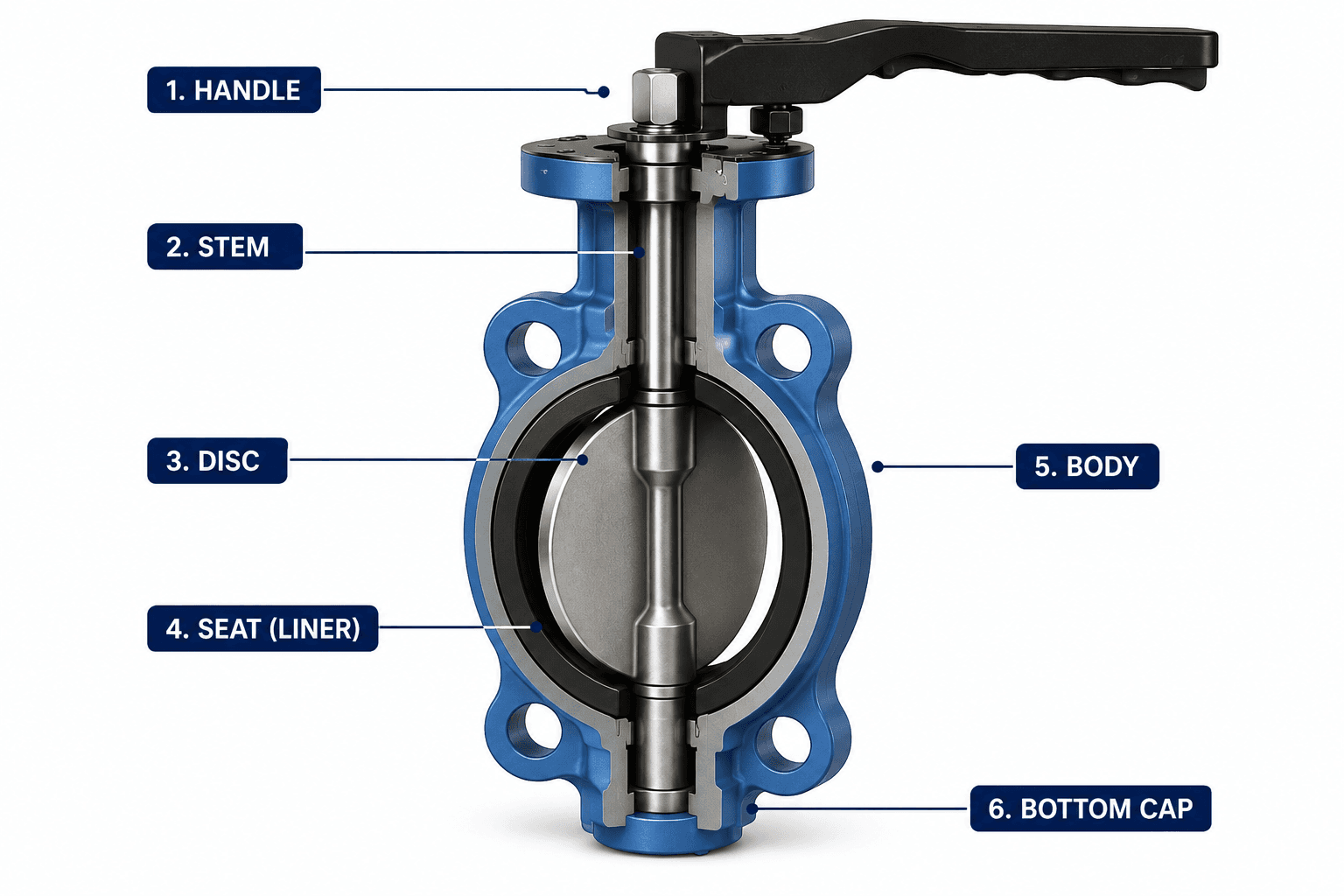

Butterfly Valve ทำงานโดยใช้ “แผ่นดิสก์” ที่ติดอยู่กับแกนหมุนภายในตัววาล์ว

เมื่อหมุนดิสก์ให้ขนานกับท่อ
→ ของไหลสามารถผ่านได้ วาล์วอยู่ในสถานะ “เปิด”
เมื่อหมุนดิสก์ตั้งฉากกับท่อ
→ การไหลจะถูกปิด วาล์วอยู่ในสถานะ “ปิด”

ตัววาล์วสามารถเปิด–ปิดได้รวดเร็วด้วยการหมุนเพียง 90 องศา เช่นเดียวกับ Ball Valve

ข้อดีของ Butterfly Valve

1. น้ำหนักเบา

มีขนาดกะทัดรัดและน้ำหนักน้อยกว่าวาล์วหลายประเภท เหมาะกับระบบท่อขนาดใหญ่

2. ประหยัดพื้นที่ติดตั้ง

ใช้พื้นที่น้อย เหมาะกับงานที่มีพื้นที่จำกัด

3. ราคาคุ้มค่า

โดยทั่วไปมีต้นทุนต่ำกว่า Ball Valve หรือ Gate Valve ในขนาดใหญ่

4. เปิด–ปิดรวดเร็ว

หมุนเพียง 1/4 รอบ ก็สามารถควบคุมการไหลได้

5. เหมาะกับระบบขนาดใหญ่

นิยมใช้กับท่อขนาดใหญ่ เช่น ระบบน้ำ ระบบปรับอากาศ และโรงงานอุตสาหกรรม

ประเภทของ Butterfly Valve

Wafer Type Butterfly Valve

ติดตั้งโดยประกบอยู่ระหว่างหน้าแปลนของท่อ

จุดเด่น:

น้ำหนักเบา
ราคาประหยัด
ติดตั้งง่าย

Lug Type Butterfly Valve

มีรูเกลียวสำหรับยึดน็อตแยกแต่ละด้านของท่อ

จุดเด่น:

ถอดซ่อมระบบด้านใดด้านหนึ่งได้
แข็งแรงกว่าแบบ Wafer

Double Flange Butterfly Valve

ตัววาล์วมีหน้าแปลนทั้งสองด้าน

เหมาะสำหรับ:

ระบบแรงดันสูง
ท่อขนาดใหญ่

Triple Offset Butterfly Valve

ออกแบบพิเศษเพื่อลดการเสียดสีของซีล

จุดเด่น:

ซีลแน่นมาก
รองรับอุณหภูมิและแรงดันสูง
ใช้งานในอุตสาหกรรมหนัก

วัสดุที่นิยมใช้ผลิต Butterfly Valve

วัสดุ	จุดเด่น
Cast Iron	ราคาประหยัด นิยมในระบบน้ำ
Ductile Iron	แข็งแรงกว่าคาร์สไอรอน
Stainless Steel	ทนสนิม ทนสารเคมี
PVC	น้ำหนักเบา ใช้งานทั่วไป
Carbon Steel	รองรับแรงดันและอุณหภูมิสูง

Butterfly Valve ใช้กับงานอะไรบ้าง?

Butterfly Valve นิยมใช้ในระบบต่างๆ เช่น

ระบบน้ำประปา
ระบบบำบัดน้ำเสีย
ระบบ HVAC
ระบบดับเพลิง
โรงงานอุตสาหกรรม
ระบบลม
ระบบเคมี
ระบบอาหารและเครื่องดื่ม

วิธีเลือก Butterfly Valve ให้เหมาะกับงาน

ขนาดท่อ

เลือกขนาดวาล์วให้เหมาะกับเส้นผ่านศูนย์กลางของท่อ

แรงดันและอุณหภูมิ

ตรวจสอบ Pressure Rating และ Temperature Rating ก่อนใช้งาน

ประเภทของของไหล

หากเป็นสารเคมี ควรเลือกวัสดุและซีลที่ทนการกัดกร่อน

ลักษณะการควบคุม

Manual
Pneumatic Actuator
Electric Actuator

ควรเลือกให้เหมาะกับระบบ

ข้อควรระวังในการใช้งาน Butterfly Valve

ดิสก์ของวาล์วจะอยู่ในทางไหลเสมอ อาจทำให้เกิดแรงต้านบางส่วน
ไม่เหมาะกับงานที่ต้องการซีลแน่นระดับสูงมากในบางประเภท
ควรตรวจสอบซีลและแกนหมุนสม่ำเสมอ
เลือกวัสดุซีลให้เหมาะกับอุณหภูมิและสารเคมี

ความแตกต่างระหว่าง Butterfly Valve กับ Ball Valve

หัวข้อ	Butterfly Valve	Ball Valve
น้ำหนัก	เบากว่า	หนักกว่า
ราคา	ประหยัดกว่าในขนาดใหญ่	สูงกว่า
การซีล	ดี	ดีมาก
การไหล	มีดิสก์ขวางบางส่วน	Flow ตรงกว่า
ขนาดที่นิยม	ท่อใหญ่	ทุกขนาด

สรุป

Butterfly Valve เป็นวาล์วที่ได้รับความนิยมสูงในระบบท่ออุตสาหกรรม เพราะมีน้ำหนักเบา ติดตั้งง่าย และประหยัดต้นทุน โดยเฉพาะในระบบท่อขนาดใหญ่

หากเลือกประเภทและวัสดุได้เหมาะสม ก็จะช่วยให้ระบบทำงานได้มีประสิทธิภาพ ลดค่าใช้จ่าย และเพิ่มอายุการใช้งานของระบบได้อย่างมาก
