Check Valve คืออะไร? วาล์วกันกลับที่สำคัญในระบบท่อ

Check Valve หรือ “วาล์วกันกลับ” คือวาล์วที่ออกแบบมาเพื่อให้ของไหลสามารถไหลได้เพียง “ทิศทางเดียว” และป้องกันการไหลย้อนกลับภายในระบบ

วาล์วชนิดนี้ทำงานอัตโนมัติ โดยไม่ต้องใช้คันโยกหรือระบบควบคุมภายนอก จึงนิยมใช้งานอย่างแพร่หลายในระบบน้ำ ปั๊ม ระบบอุตสาหกรรม และระบบแรงดันต่างๆ

หลักการทำงานของ Check Valve

Check Valve จะเปิดหรือปิดตามแรงดันของของไหลภายในระบบ

เมื่อแรงดันของไหลไหลไปในทิศทางที่ถูกต้อง
→ วาล์วจะเปิดให้น้ำหรือของไหลผ่านได้
เมื่อเกิดการไหลย้อนกลับ
→ วาล์วจะปิดอัตโนมัติเพื่อป้องกันการย้อนกลับของของไหล

จุดเด่นคือไม่ต้องใช้ไฟฟ้าหรือการควบคุมจากภายนอก

ข้อดีของ Check Valve

1. ป้องกันการไหลย้อนกลับ

ช่วยป้องกันความเสียหายของปั๊ม ระบบท่อ และอุปกรณ์ต่างๆ

2. ทำงานอัตโนมัติ

ไม่ต้องมีผู้ควบคุมหรือระบบควบคุมเพิ่มเติม

3. ลดความเสียหายของระบบ

ช่วยลดปัญหา Water Hammer และแรงดันย้อนกลับ

4. ดูแลรักษาง่าย

โครงสร้างไม่ซับซ้อน อายุการใช้งานยาวนาน

5. ติดตั้งได้หลายรูปแบบ

สามารถติดตั้งได้ทั้งแนวนอนและแนวตั้ง ขึ้นอยู่กับประเภทของวาล์ว

ประเภทของ Check Valve

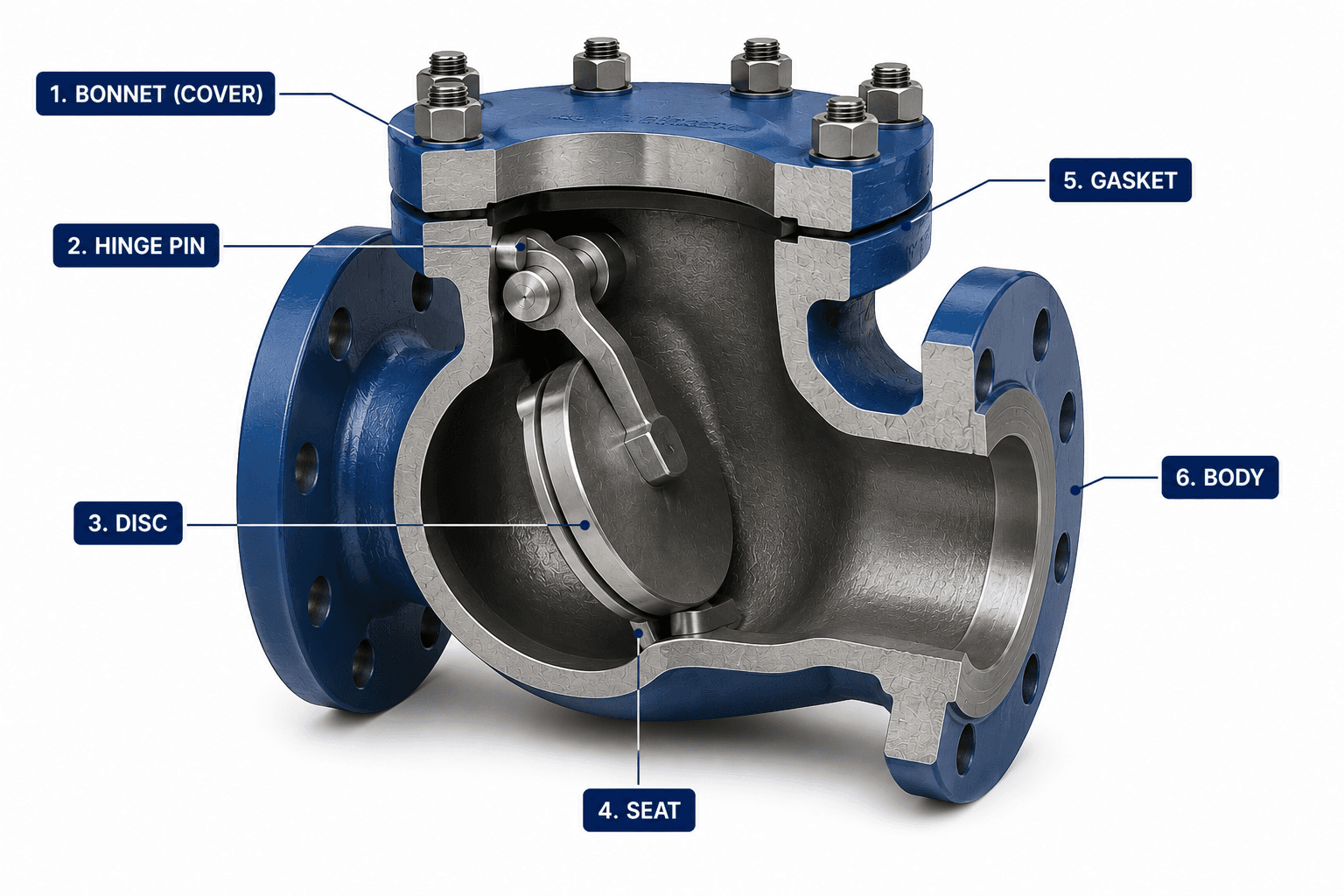

Swing Check Valve

ใช้แผ่นวาล์วแบบบานพับเปิด–ปิดตามแรงดันของไหล

จุดเด่น:

แรงดันตกคร่อมน้อย
เหมาะกับท่อขนาดใหญ่

Lift Check Valve

แผ่นวาล์วจะยกขึ้นเมื่อมีแรงดันของไหล

จุดเด่น:

ซีลแน่น
เหมาะกับระบบแรงดันสูง

Ball Check Valve

ใช้ลูกบอลภายในวาล์วในการปิดกั้นการไหลย้อนกลับ

จุดเด่น:

โครงสร้างเรียบง่าย
เหมาะกับของไหลที่มีตะกอน

Dual Plate Check Valve

ใช้แผ่นวาล์ว 2 ฝั่งเปิด–ปิดพร้อมกัน

จุดเด่น:

น้ำหนักเบา
ลด Water Hammer ได้ดี
เหมาะกับระบบแรงดันสูง

Spring Check Valve

มีสปริงช่วยในการปิดวาล์ว

จุดเด่น:

ปิดเร็ว
ลดแรงกระแทกในระบบ

วัสดุที่นิยมใช้ผลิต Check Valve

วัสดุ	จุดเด่น
Stainless Steel	ทนสนิม ทนสารเคมี
Brass (ทองเหลือง)	นิยมในระบบน้ำ
Cast Iron	เหมาะกับงานทั่วไป
PVC	น้ำหนักเบา ราคาประหยัด
Carbon Steel	รองรับแรงดันสูง

Check Valve ใช้กับงานอะไรบ้าง?

Check Valve ถูกใช้งานในหลายระบบ เช่น

ระบบปั๊มน้ำ
ระบบประปา
ระบบบำบัดน้ำเสีย
ระบบลม
ระบบไอน้ำ
ระบบน้ำมัน
โรงงานอุตสาหกรรม
ระบบดับเพลิง
ระบบเคมี

วิธีเลือก Check Valve ให้เหมาะกับงาน

ทิศทางการติดตั้ง

ตรวจสอบลูกศรบนตัววาล์วให้ตรงกับทิศทางการไหล

ประเภทของของไหล

หากมีตะกอนหรือของแข็งปะปน ควรเลือกประเภทที่เหมาะสม

แรงดันและอุณหภูมิ

เลือกวาล์วที่รองรับแรงดันและอุณหภูมิของระบบ

ลักษณะการใช้งาน

ระบบปั๊ม
ระบบแรงดันสูง
ระบบที่ต้องลด Water Hammer

ทั้งหมดมีผลต่อการเลือกประเภทวาล์ว

ข้อควรระวังในการใช้งาน Check Valve

ติดตั้งผิดทิศทางจะทำให้ระบบไม่สามารถไหลได้
ควรเลือกขนาดให้เหมาะกับอัตราการไหล
ตรวจสอบการสึกหรอของซีลและแผ่นวาล์วสม่ำเสมอ
หลีกเลี่ยงการใช้งานเกิน Pressure Rating

ความแตกต่างระหว่าง Check Valve กับ Ball Valve

หัวข้อ	Check Valve	Ball Valve
การทำงาน	อัตโนมัติ	ใช้คันโยกควบคุม
หน้าที่หลัก	ป้องกันการไหลย้อนกลับ	เปิด–ปิดการไหล
การควบคุม	ไม่ต้องควบคุม	ต้องควบคุมด้วยมือหรือ Actuator
ทิศทางการไหล	ไหลได้ทางเดียว	ไหลได้สองทิศทางเมื่อเปิด

สรุป

Check Valve เป็นอุปกรณ์สำคัญที่ช่วยป้องกันการไหลย้อนกลับในระบบท่อและระบบปั๊ม ช่วยลดความเสียหายของอุปกรณ์ และเพิ่มความปลอดภัยให้กับระบบ

การเลือกประเภทและวัสดุที่เหมาะสมกับการใช้งาน จะช่วยให้ระบบทำงานได้อย่างมีประสิทธิภาพ และยืดอายุการใช้งานของอุปกรณ์ในระยะยาว
