Gate Valve คืออะไร? วาล์วประตูน้ำที่นิยมในระบบท่ออุตสาหกรรม

Gate Valve หรือ “วาล์วประตูน้ำ” คือวาล์วที่ใช้สำหรับ “เปิด–ปิด” การไหลของของเหลวภายในระบบท่อ โดยใช้แผ่น Gate หรือแผ่นปิดเลื่อนขึ้น–ลงเพื่อควบคุมการไหล

วาล์วชนิดนี้เหมาะสำหรับงานที่ต้องการเปิดเต็มหรือปิดเต็ม (Fully Open / Fully Closed) เพราะเมื่อเปิดเต็มที่ ของไหลจะสามารถผ่านได้อย่างสะดวกและมีแรงดันตกคร่อมน้อยมาก

Gate Valve เป็นวาล์วที่นิยมใช้ในระบบน้ำ ระบบน้ำมัน โรงงานอุตสาหกรรม และระบบท่อขนาดใหญ่

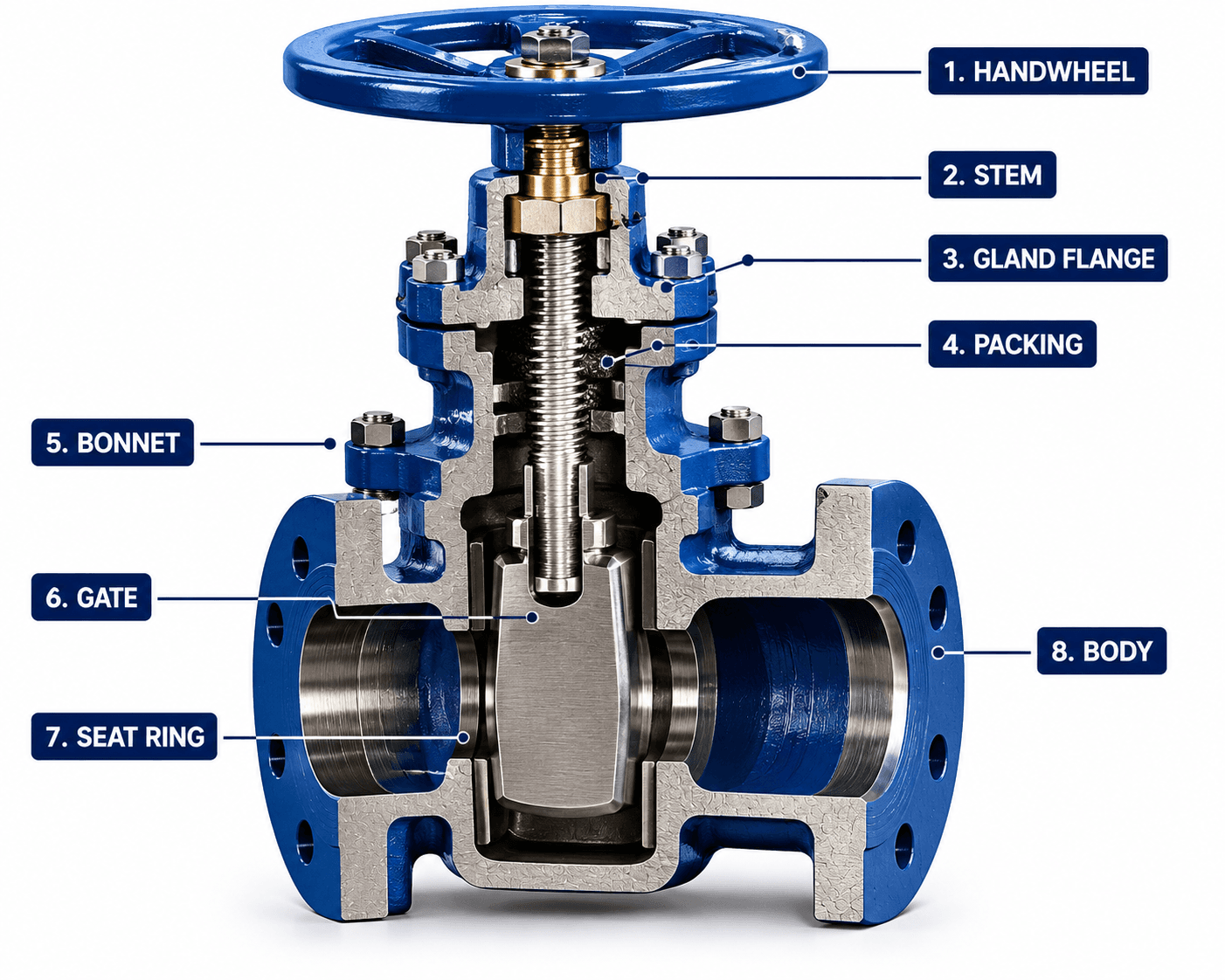

หลักการทำงานของ Gate Valve

Gate Valve ทำงานโดยใช้แผ่น Gate ภายในตัววาล์ว

เมื่อหมุน Handwheel
→ แกนวาล์วจะยกแผ่น Gate ขึ้น
→ ของไหลสามารถผ่านได้
เมื่อหมุนปิด
→ แผ่น Gate จะเลื่อนลงมาปิดทางไหล

จุดเด่นคือเมื่อเปิดเต็มที่ จะมีทางไหลที่ค่อนข้างตรง ทำให้แรงดันตกคร่อมน้อย

ข้อดีของ Gate Valve

1. แรงดันตกคร่อมน้อย

เมื่อเปิดเต็มที่ ของไหลสามารถไหลผ่านได้ดี

2. เหมาะกับท่อขนาดใหญ่

นิยมใช้ในระบบ Main Line และระบบส่งน้ำขนาดใหญ่

3. ซีลปิดได้ดี

สามารถป้องกันการรั่วไหลได้อย่างมีประสิทธิภาพ

4. รองรับแรงดันสูง

เหมาะกับงานอุตสาหกรรมและระบบแรงดันสูง

5. อายุการใช้งานยาวนาน

หากใช้งานถูกประเภทและบำรุงรักษาเหมาะสม

ประเภทของ Gate Valve

Solid Wedge Gate Valve

ใช้แผ่น Gate แบบชิ้นเดียว

จุดเด่น:

แข็งแรง
รองรับแรงดันสูง

Flexible Wedge Gate Valve

แผ่น Gate มีความยืดหยุ่นเล็กน้อย

จุดเด่น:

ลดปัญหาการติดขัด
ซีลได้ดีขึ้นในอุณหภูมิเปลี่ยนแปลง

Split Wedge Gate Valve

ใช้แผ่น Gate แบบแยกสองชิ้น

จุดเด่น:

ปรับตัวเข้ากับซีลได้ดี
ลดแรงกดบน Seat

Rising Stem Gate Valve

แกนวาล์วจะยกขึ้นตามการเปิดวาล์ว

จุดเด่น:

มองเห็นสถานะเปิด–ปิดได้ง่าย

Non-Rising Stem Gate Valve

แกนวาล์วไม่ยกขึ้นด้านนอก

จุดเด่น:

เหมาะกับพื้นที่จำกัด

วัสดุที่นิยมใช้ผลิต Gate Valve

วัสดุ	จุดเด่น
Cast Iron	นิยมในระบบน้ำทั่วไป
Ductile Iron	แข็งแรงกว่าคาร์สไอรอน
Stainless Steel	ทนสนิม ทนสารเคมี
Brass (ทองเหลือง)	ใช้งานระบบน้ำขนาดเล็ก
Carbon Steel	รองรับแรงดันและอุณหภูมิสูง

Gate Valve ใช้กับงานอะไรบ้าง?

Gate Valve นิยมใช้ในระบบต่างๆ เช่น

ระบบประปา
ระบบส่งน้ำ
โรงงานอุตสาหกรรม
ระบบน้ำมัน
ระบบไอน้ำ
ระบบดับเพลิง
ระบบพลังงาน
ระบบเคมี

วิธีเลือก Gate Valve ให้เหมาะกับงาน

ขนาดท่อ

เลือกขนาดให้ตรงกับระบบท่อ

แรงดันและอุณหภูมิ

ตรวจสอบ Pressure Rating และ Temperature Rating

ประเภทของของไหล

หากเป็นสารเคมีหรือของไหลกัดกร่อน ควรเลือกวัสดุที่เหมาะสม

พื้นที่ติดตั้ง

หากพื้นที่จำกัด อาจเลือกแบบ Non-Rising Stem

ข้อควรระวังในการใช้งาน Gate Valve

ไม่เหมาะกับการเปิดค้าง “ครึ่งทาง”
การเปิด–ปิดใช้เวลามากกว่าวาล์วแบบ Quarter Turn
หากใช้งานเปิดครึ่งหนึ่งนานๆ อาจทำให้ Seat และ Gate สึกหรอ
ควรเปิดเต็มหรือปิดเต็มเพื่อยืดอายุการใช้งาน

ความแตกต่างระหว่าง Gate Valve กับ Butterfly Valve

หัวข้อ	Gate Valve	Butterfly Valve
การเปิด–ปิด	หมุนหลายรอบ	หมุน 90 องศา
แรงดันตกคร่อม	ต่ำมาก	มีบางส่วน
ขนาดและน้ำหนัก	ใหญ่และหนักกว่า	เบาและกะทัดรัด
ความเร็วในการเปิด	ช้ากว่า	เร็วกว่า
เหมาะกับ	เปิดเต็ม/ปิดเต็ม	เปิด–ปิดและควบคุม Flow

สรุป

Gate Valve เป็นวาล์วที่เหมาะสำหรับระบบที่ต้องการแรงดันตกคร่อมน้อย และการไหลเต็มประสิทธิภาพ โดยเฉพาะในระบบท่อขนาดใหญ่และงานอุตสาหกรรม

การเลือกประเภท วัสดุ และขนาดที่เหมาะสม จะช่วยให้ระบบทำงานได้มีประสิทธิภาพ ลดปัญหาการรั่วซึม และเพิ่มอายุการใช้งานของระบบในระยะยาว
